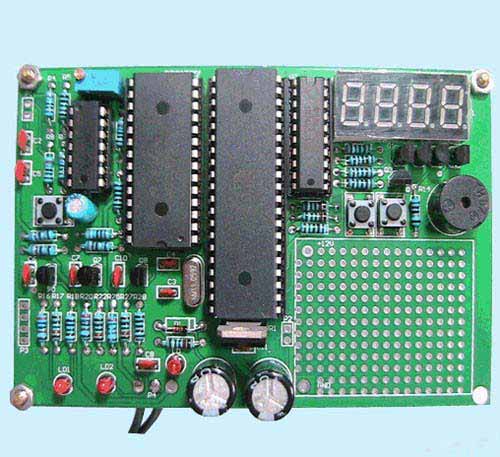

套件名称：单片机液位控制器

一、功能说明
在水塔中经常要根据水面的高低进行水位的自动控制，同时进行水位压力的检测和控制。本液位器具有水位检测、报警、自动上水和排水（上水用电机正转模拟，下水用电机反转模拟）、压力检测功能。该控制器主要由89S52单片机，0809A/D转换器，A、B、C三点水位检测电路，压力检测电路、数码显示电路、键盘和电源电路组成。
二、原理简介
由三路“传感器”（三根插入水中的导线）检测液位的变化，由89S52控制液位的显示及电泵的抽放水，由ADC0809采集水位压力的变化并由数码管显示压力。
1．液位采集电路
三路液位检测都采用简单的三极管检测电路检测液位变化，将电平信号分别送入单片机。实际检测时，从P3焊接出四根导线，分别将接A、B、C和VCC的导线放入水杯（模拟水塔）中，位置如图 1所示。
2．压力检测电路
该电路主要由LM324运放组成测量放大器，放大器可分为前后两级。测量的模拟信号经过ADC0809转换为数字信号并传输给单片机，经单片机处理后送数码管显示。
三、电路功能介绍
1．液位检测的调试
电路焊接好后，接通电源，改变液位使检测点变化，当液位在A点以下时红灯连续亮并且发出频率较高的报警声，显示00，电机正转；当A≤液位2．按键电路调试
按键S1是复位按键
按下S3切换到温度显示。

   本套件为2010年某地电子装配与调试技能大赛用比赛套件。（单片机已写入程序，根据各地竞赛要求，可以自己编程或不用编程。）

    国家及各省市地区每年都在举行职业院校的职业技能大赛，中等职业学校电子电工类比赛项目“电子产品装配与调试”项目竞争异常激烈。
    本套件提供竞赛试题（电子版）。
    套件元件全部选用优质元件，电路板采用优质双面环氧板，品质卓越，质量保证。可供各地区或学校的竞赛使用，也可作为各地区或学校集训之用，也可用于职业院校技能训练或竞赛。

配套竞赛试题及电路原理图等全套资料下载

单片机液位控制器竞赛套件.rar

121.96KB

点击下载
