新款实用旋转LED显示屏A
文章长度[2989] 加入时间[2010/10/7] 更新时间[2024/2/17 19:03:44] 级别[3] [评论] [收藏]

本产品可以让您的广告内容反复显示,广告内容由您自己预先修改,适合店铺柜台销售、产品展示,更适合地摊产品说明、车站寻人带路、K吧交友传递信息等多种用途,目前也有大量情侣用来传递短信、生日祝福等用途。(本站发货时可以免费为用户更改显示内容(120字以内),也可以装好电池(费用另计),让您的朋友第一时间收到后就可以及时阅读!)

本产品采用4节5号电池供电,工作电流60-100MA之间,采用高容量的碱性电池的话,可以连续工作24小时以上。本产品争对最终用户设计,不需要用户懂电子,也不需要用户懂单片机,用户会电脑打字就会更改显示内容。

使用方法:装好电池,向右拨动电源开关到位,此时,电动机会开始慢慢转动,必要时可以顺时针拨动一下电路板,帮助电动机启动。电动机转动后,逐渐加速,同时,电路板上LED会在某特定的位置点亮和熄灭,并形成字符显示出来。随着转速的平稳,字符也平稳显示,并按顺序显示。内容显示完后,自动重复重新开始显示。

产品配件说明:主机一台,数据线一条,光盘一张,纸盒。

主机和数据线如下图所示:

通电后旋转效果如下图所示:

更改内容方法:

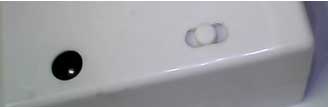

1、先将开关拨到中间档,这时,电路板上灯亮,但是电路板不转动。
开关打到中间,更改内容。
2、将下载线一头插接到电脑串口,如图插在电路板上,不要转动电路板,等待10秒钟。

请注意:黑线是靠近电动机方向那根,红线插在第二根上,如图: ,总之,

黑线尽量的挨近电动机轴那头,红线则插在第二根针。

3、双击运行“旋转LED显示修改.exe”程序,将要显示的内容写在文本框中。


4、电路板上LED等到10秒后,会高亮闪动,此时,可以点“擦除旧内容”,然后,电脑打出要显示的字(约需几十秒至任意长时间),再点“写入新内容”即可。


注意:我们的下载线是串口下载线,需要电脑具有串口插座。如果您是笔记本电脑,请另购买一个USB转串口的配件。

光盘可以从网上下载:

gp.rar 我要下载

常见问题:

1、LED已经有显示,但是电路板并不转动。原因:电源开关没有拨到位,电源开关仅在改内容位。电源开关分开三档,一档关机、一档改内容、一档显示。

2、LED有正常显示,但是有时会出现不正常显示,笔画错乱,字符错乱。原因:电池没有电了。本产品采用6V供电,当供电低于5V时会出现显示不稳定现象。

3、采用外接电源供电时,闻到高温焦炭异常味道。原因:外接电源的电压太高了,建议外接电源采用6V稳压电源供电,不要超过9V供电。

注意事项:(懂电子、懂单片机者必看)

1、五一电子最早公开提供旋转LED制作套件、原理,本站仍有旋转LED套件的提供,但是,本产品的制作套件提供的是成品主板!

2、本站不希望各位学习者模仿,解密本产品,本产品只提供成品以及成本板!本产品的源代码、机器码等为本站商业机密,任何人不得起占有之心!

3、不论任何人想以任何原因或者任何理由想得得本产品相关的商业机密,我们都会不理睬,用户仍然有非份之想时,我们会加强防备。

4、欢迎代理加盟本产品,签订代理销售合同,本站可以给代理提供套件,价格特优,主板已经装好CPU和LED并写好程序,用户只需进行底座组装即可使用。
